Fissaggio per gru a bandiera a parete
Quale fissaggio per gru è adatto al mio tipo di impiego?
In questa tabella sono illustrate le numerose possibilità di montaggio a parete.
| A che cosa si deve fissare? | Quali modelli di gru sono possibili? | Quali sono le portate e gli sbracci possibili? | Quali sono i requisiti che il cliente deve soddisfare? | Fissaggio |
| Pilastro in acciaio | tutti | tutte le portate e gli sbracci | verifica dell'idoneità del pilastro | |
| Pilastro in acciaio/pilastro in cemento armato | tutti | fino a 500 kg tutti gli sbracci; da 500 fino a 3200 kg a seconda dello sbraccio |
verifica dell'idoneità del pilastro | |
| Pilastro in cemento armato |
VW 50 LW 36-235 LWX 36-200 |
tutte le portate e gli sbracci in queste dimensioni |
verifica dell'idoneità del pilastro fori profondi |
|
| Piastre in acciaio su pilastro in acciaio, pilastro in cemento armato o parete in cemento armato |
tutti | tutte le portate e gli sbracci | verifica dell'idoneità della sottostruttura | |
| Parete in cemento armato | tutti | tutte le portate e gli sbracci | verifica dell'idoneità della sottostruttura |
Siete interessati a una gru a bandiera a parete con montaggio a parete? Richiedete subito un preventivo!

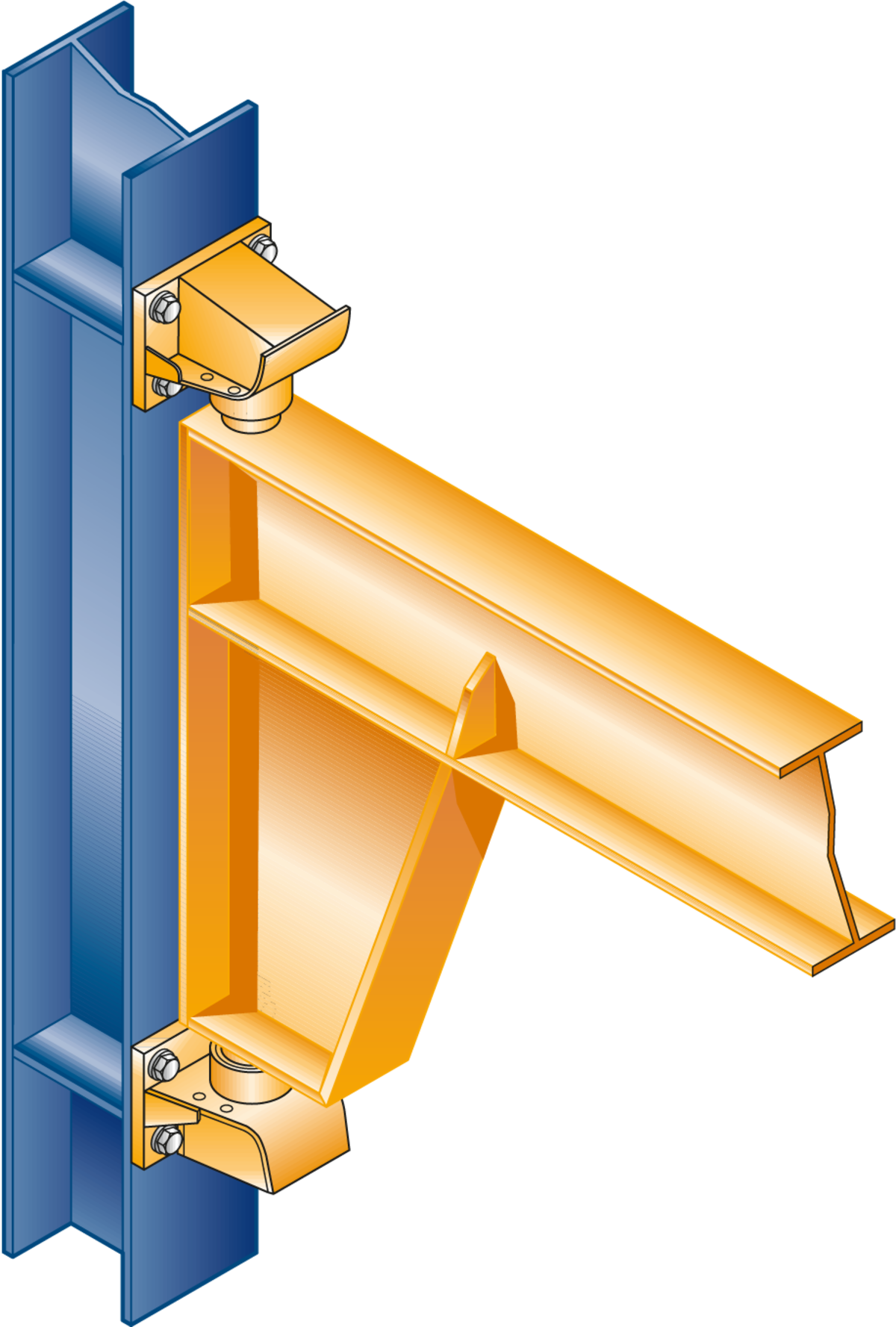

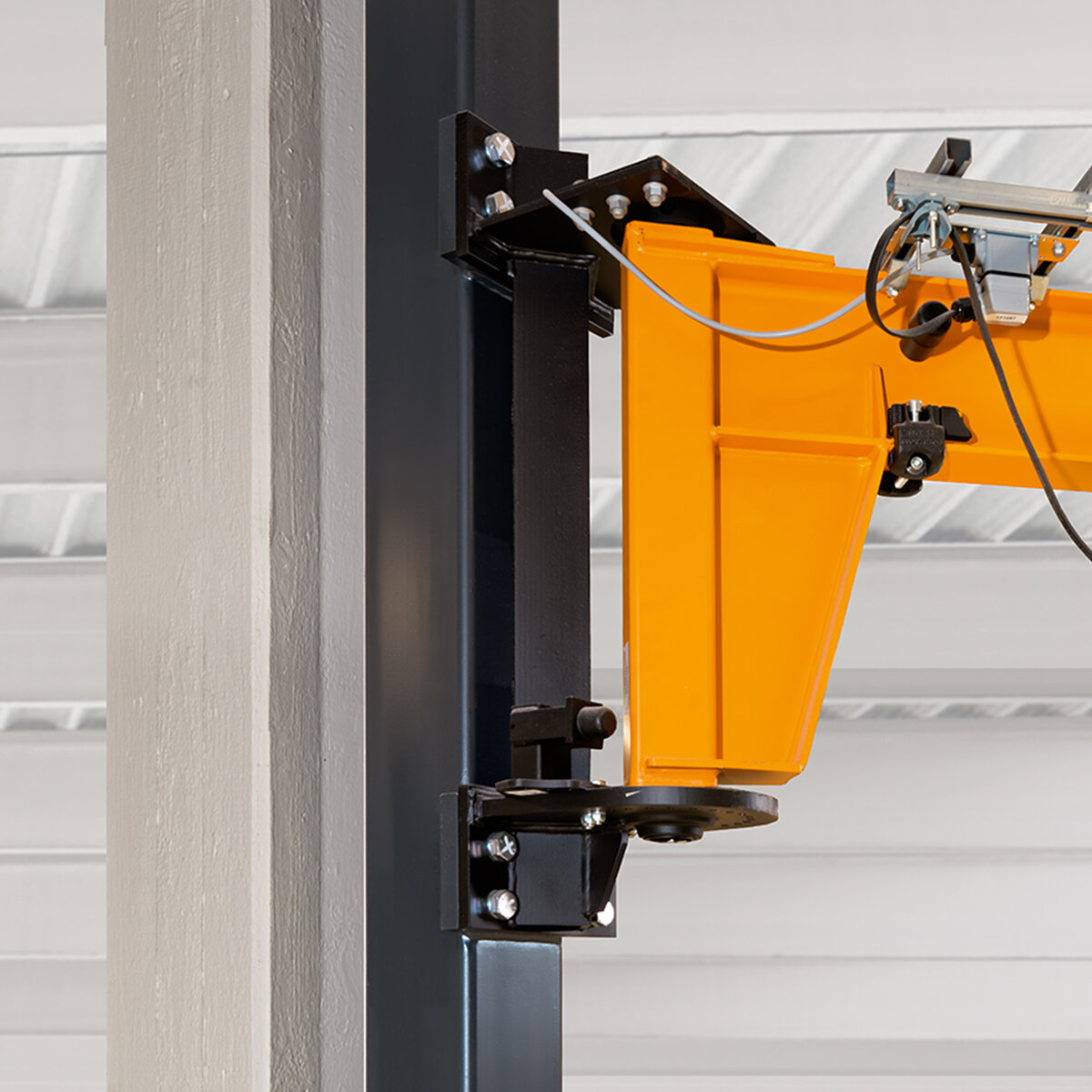

Fissaggio a pilastri in acciaio con viti
Avete un pilastro in acciaio sufficientemente dimensionato al quale volete fissare una gru a bandiera a parete?

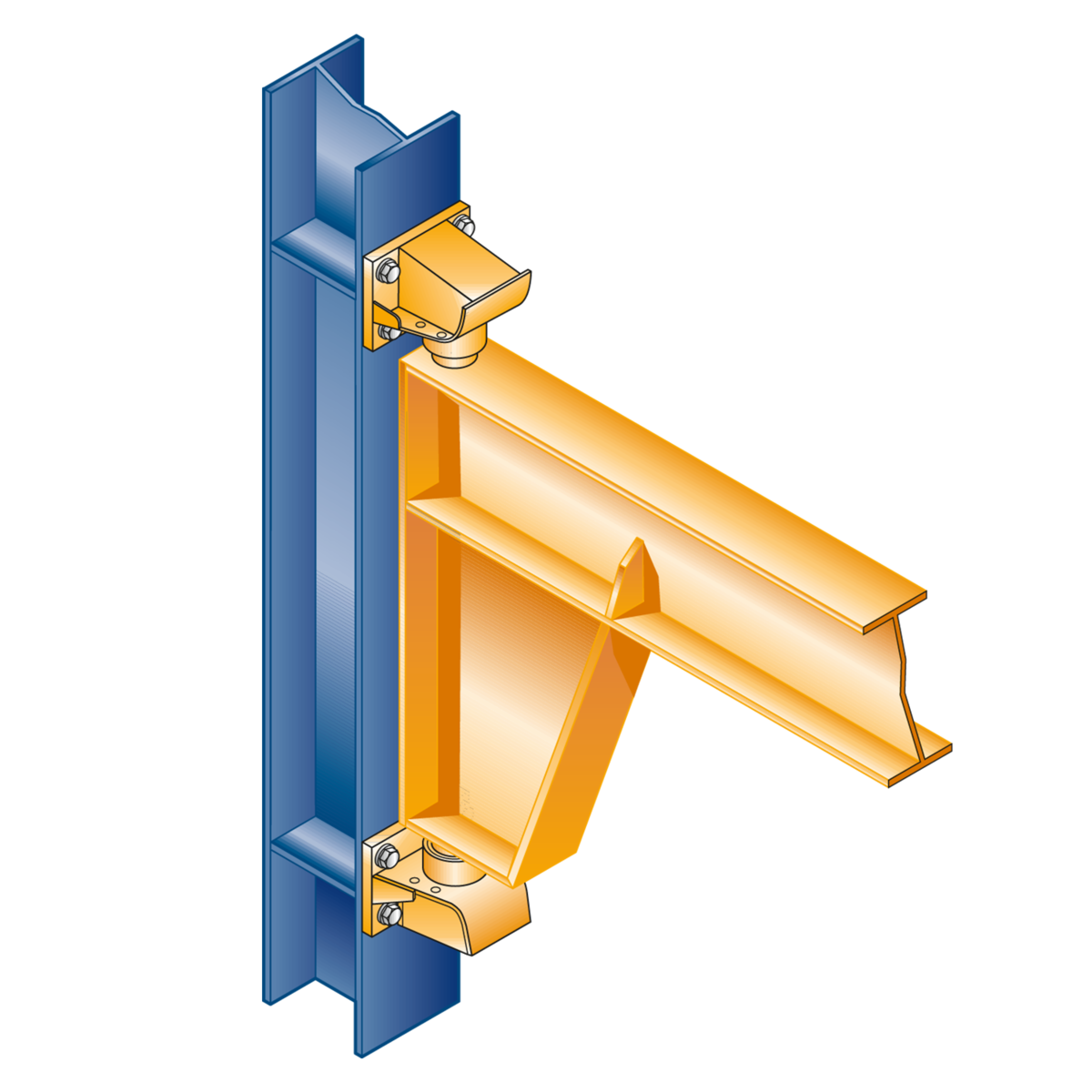

Tutte le gru a bandiera a parete ABUS possono essere fissate direttamente sulla parete con viti, se il piano di collegamento è largo almeno 300 mm. Per i modelli LW e LWX questo avviene tramite la mensola a parete, per il modello VW avvitando direttamente i due supporti a muro.
La mensola a parete o i supporti a muro sono compresi nel volume di fornitura standard, in caso di installazione da parte di ABUS, forniamo anche il collegamento a vite necessario.

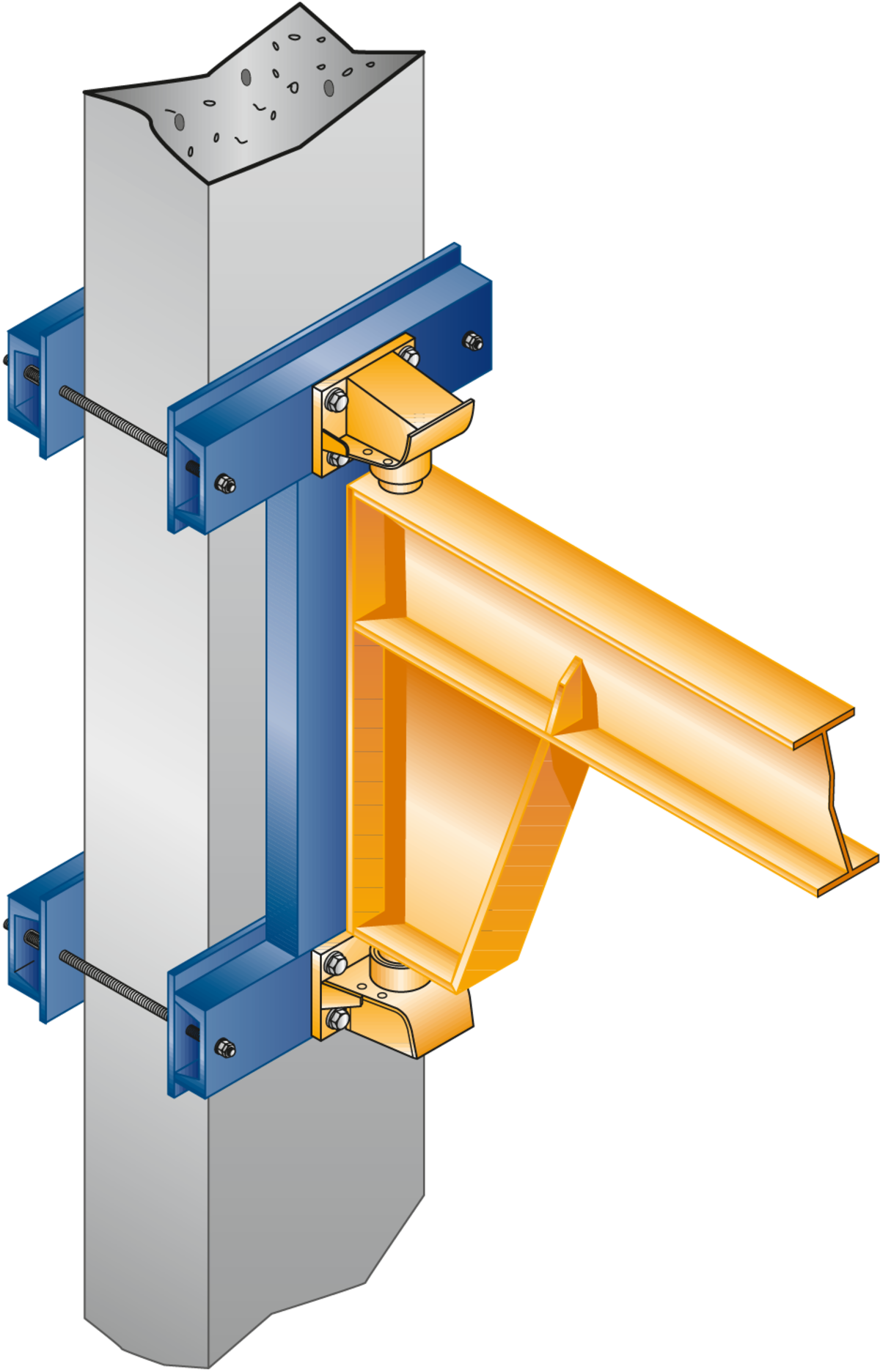

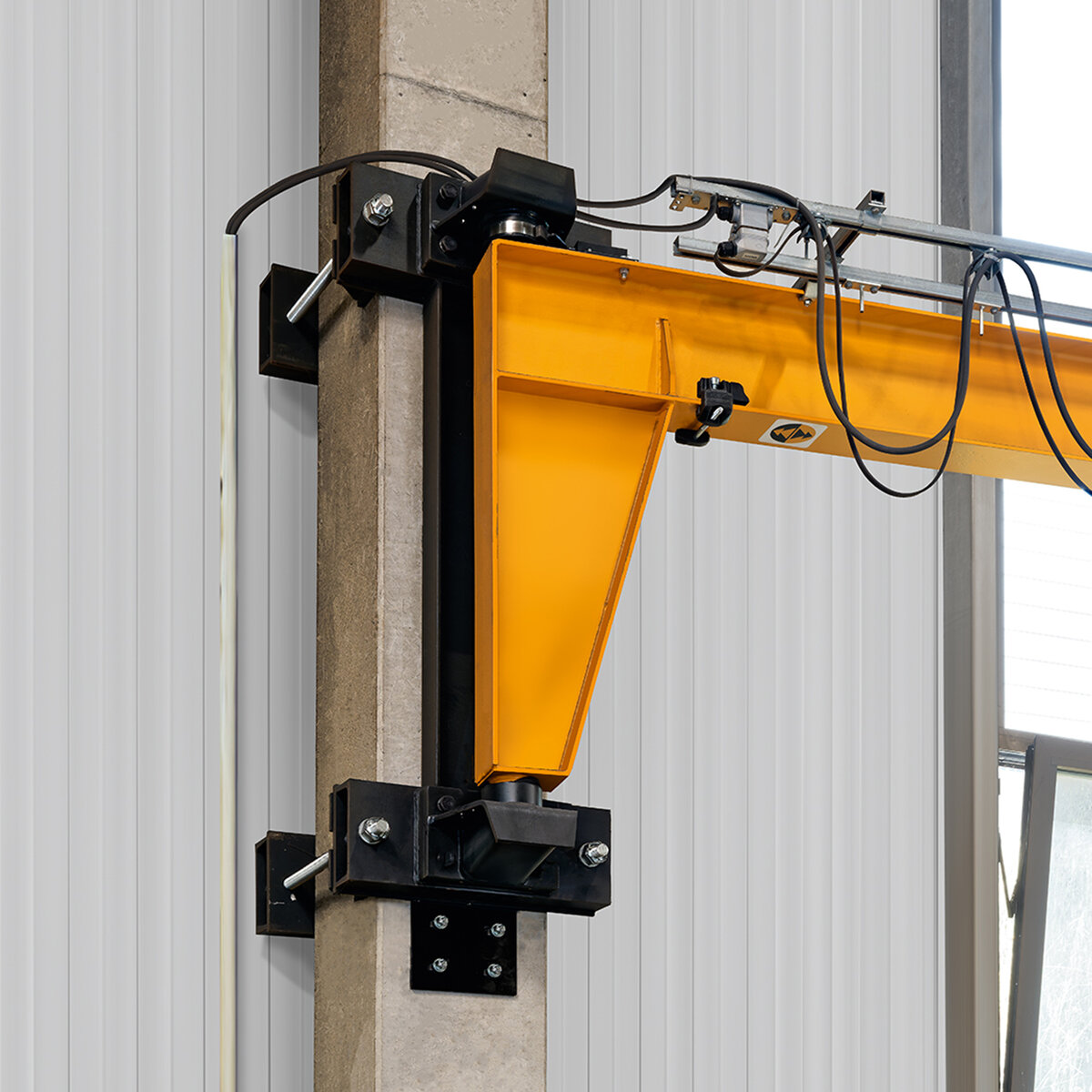

Fissaggio a pilastro in acciaio o a pilastri in cemento armato tramite mensola di fissaggio
Nel vostro edificio ci sono pilastri in cemento armato staticamente idonei per il funzionamento di una gru?

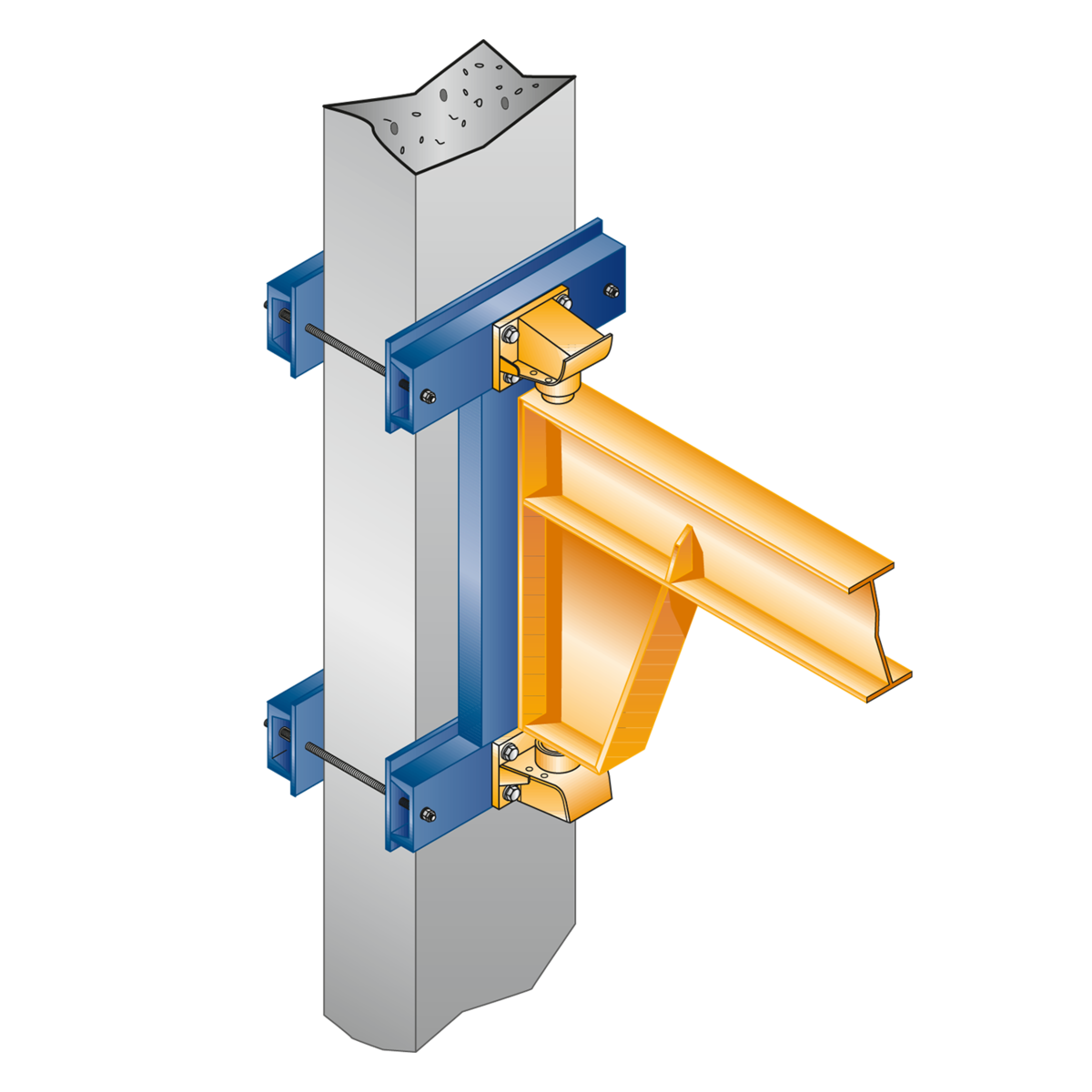

Con la mensola di fissaggio, è possibile utilizzare pilastri in cemento armato quadrangolari e rettangolari per il fissaggio. Devono essere circondabili da tutti i lati e avere una larghezza minima di 300 mm. Per avere un fissaggio sicuro al pilastro all'altezza desiderata, la forza di serraggio necessaria viene applicata tramite le barre filettate.
La mensola di fissaggio adatta alle dimensioni del pilastro e il materiale di fissaggio necessario sono inclusi nel volume di fornitura.

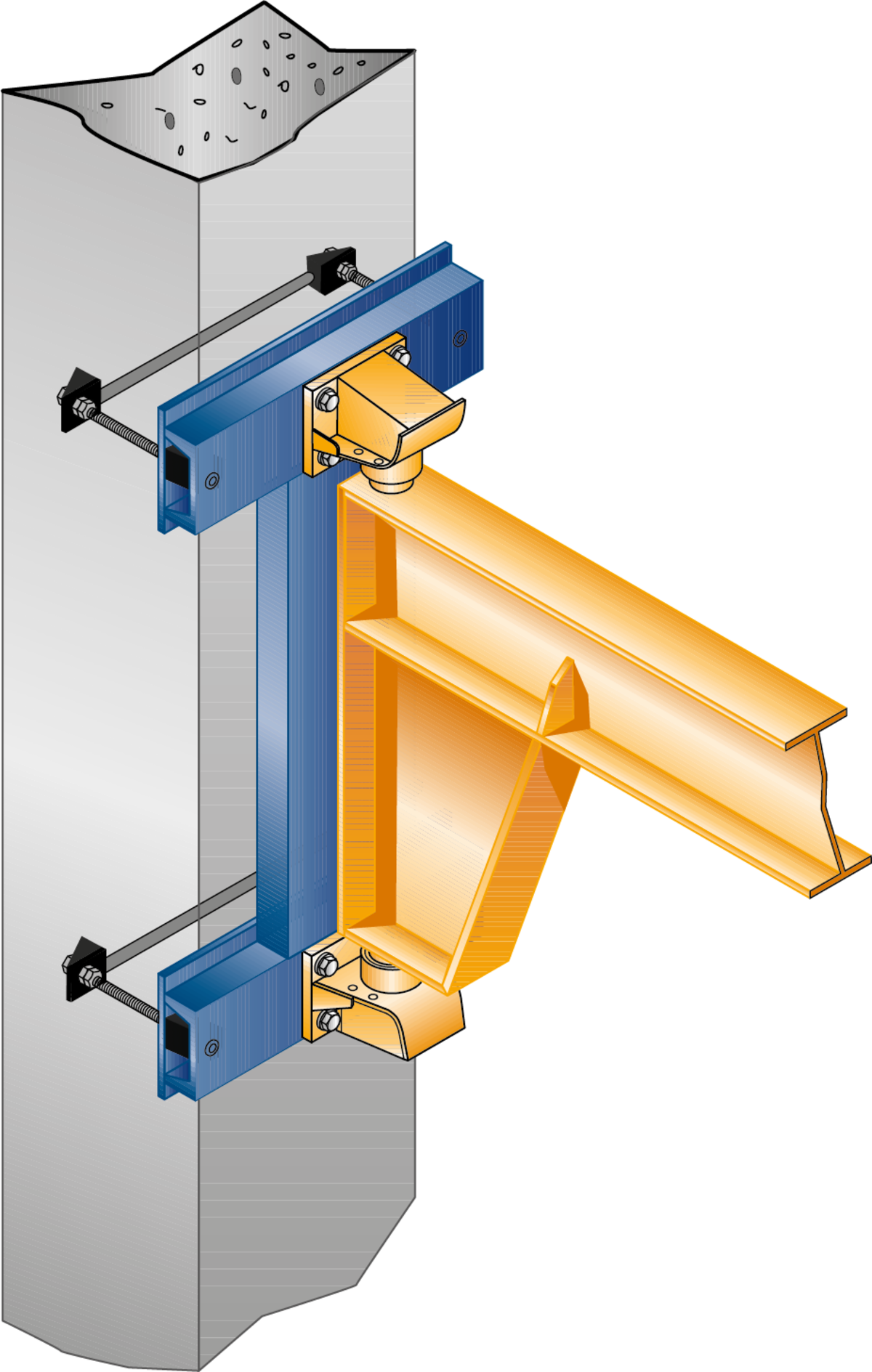

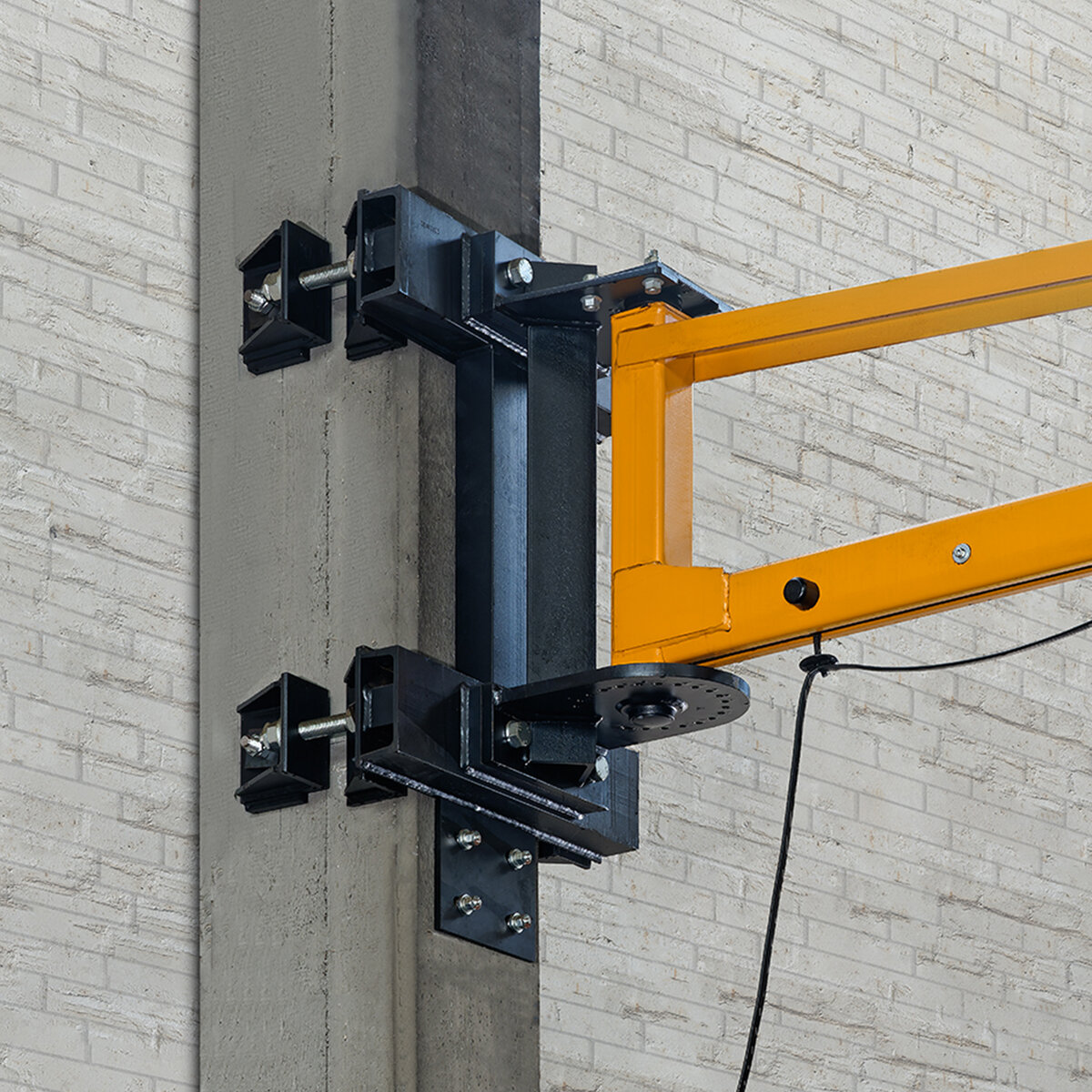

Fissaggio a pilastri in cemento armato tramite staffa di supporto a 3 assi
Nel vostro edificio ci sono pilastri in cemento armato staticamente idonei ma non c'è spazio libero tra la parete del capannone e la parte posteriore del pilastro?

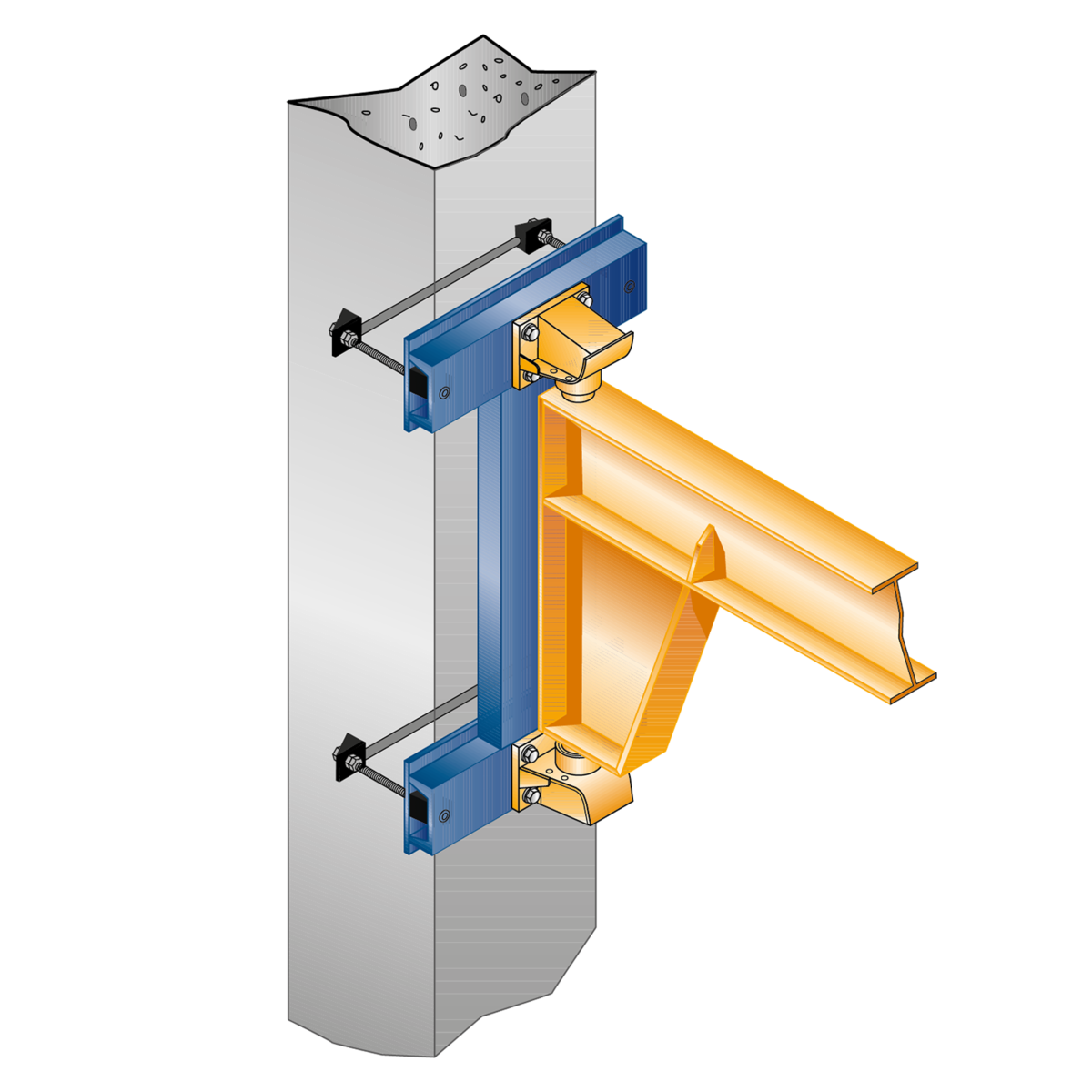

Una staffa di supporto a 3 assi consente di fissare a questi pilastri anche gru a bandiera a parete, con una larghezza del pilastro compresa tra 300 e 600 mm. A tal fine, il pilastro del capannone deve essere provvisto orizzontalmente su due posizioni di fori profondi. I limitatori di rotazione del braccio sulla console limitano l'angolo di rotazione a 180°.
Durante l'installazione da parte di ABUS, i nostri installatori eseguono anche i lavori di carotaggio fino a una larghezza del pilastro di 400 mm.
La console adatta alle dimensioni del pilastro e il materiale di fissaggio necessario sono inclusi nel volume di fornitura.

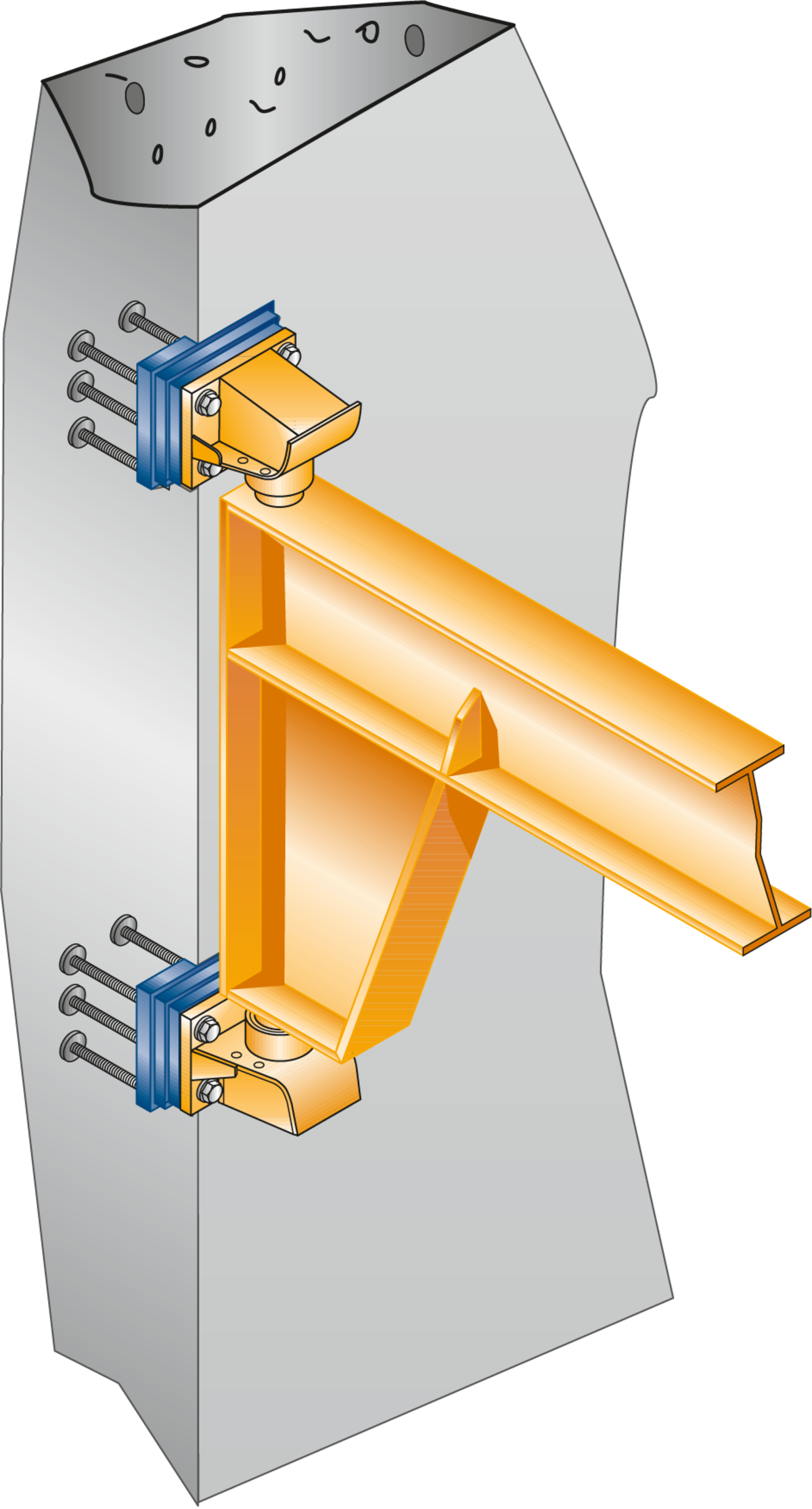

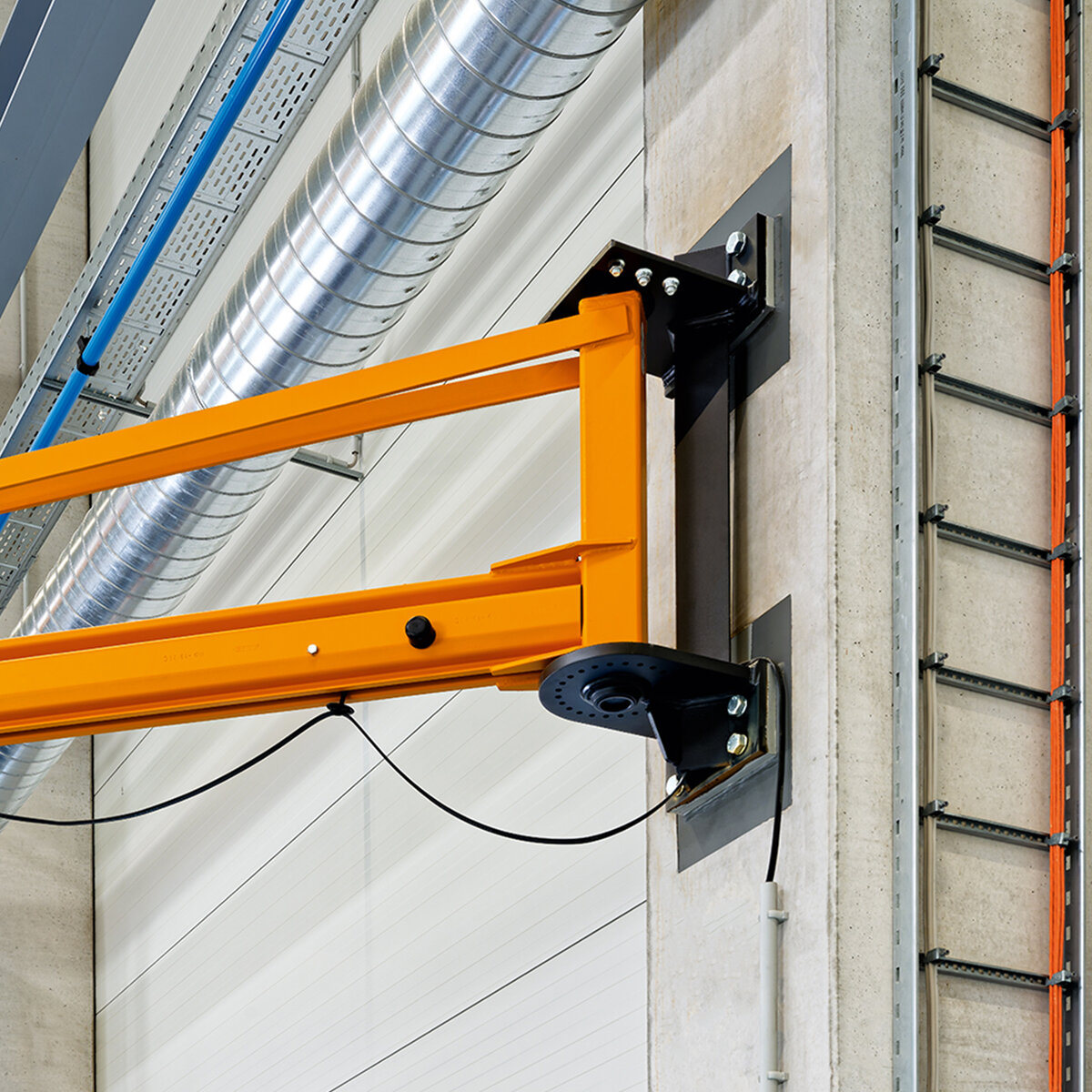

Fissaggio a pareti o pilastri in cemento armato per mezzo di piastre di saldatura
Avete una parete o un pilastro in cemento armato in cui sono state affogate piastre in acciaio con ancoraggio posteriore?

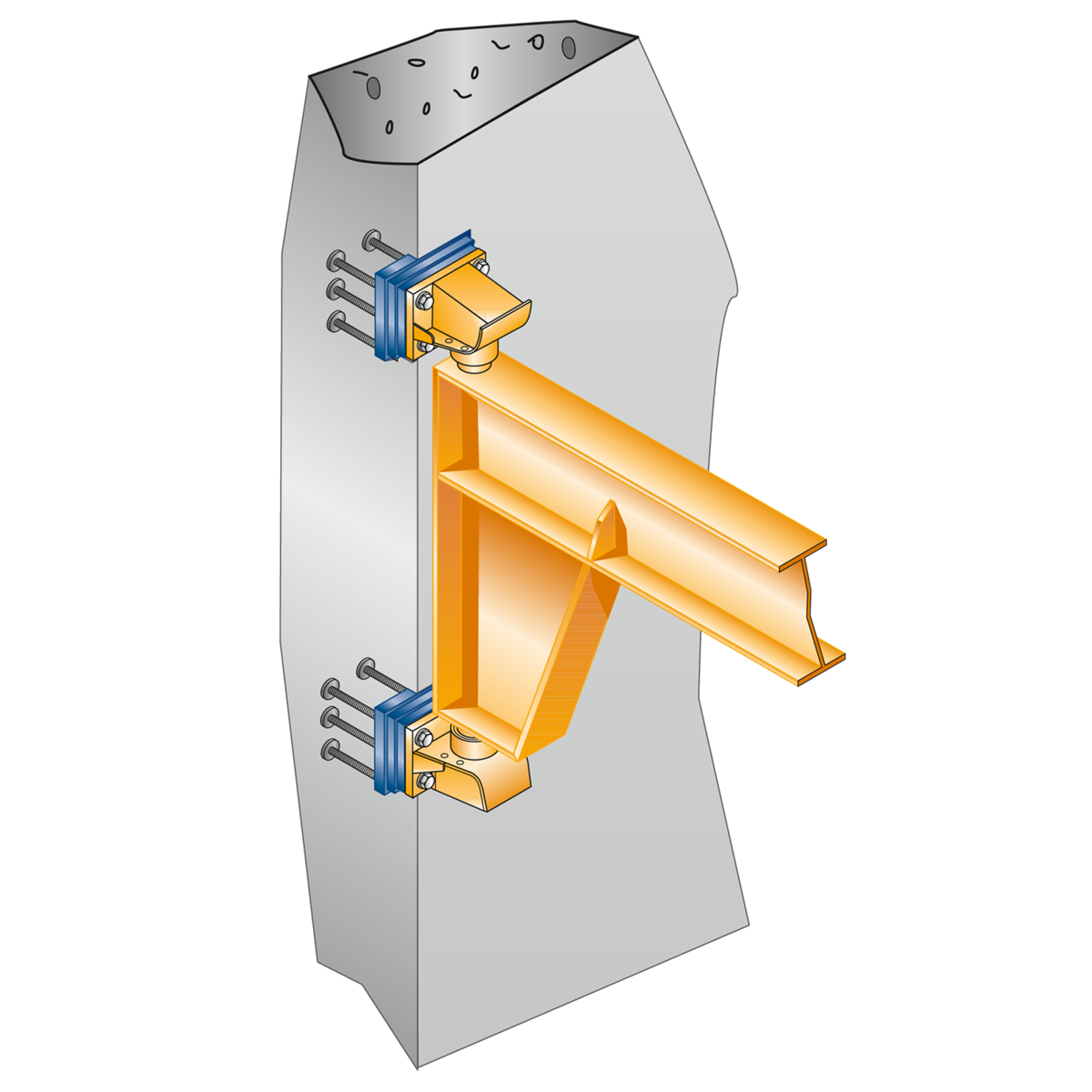

Con le piastre di saldatura di ABUS, è possibile installare gru a bandiera a parete sulle piastre di montaggio predisposte. Il requisito essenziale è che le piastre si trovino esattamente allo stesso livello e offrano un piano di collegamento perpendicolare. Le piastre di saldatura vengono saldate alla sottostruttura e la mensola a parete o i supporti a muro della gru vengono avvitati alle piastre.
ABUS fornisce le piastre di saldatura con le viti di fissaggio necessarie.

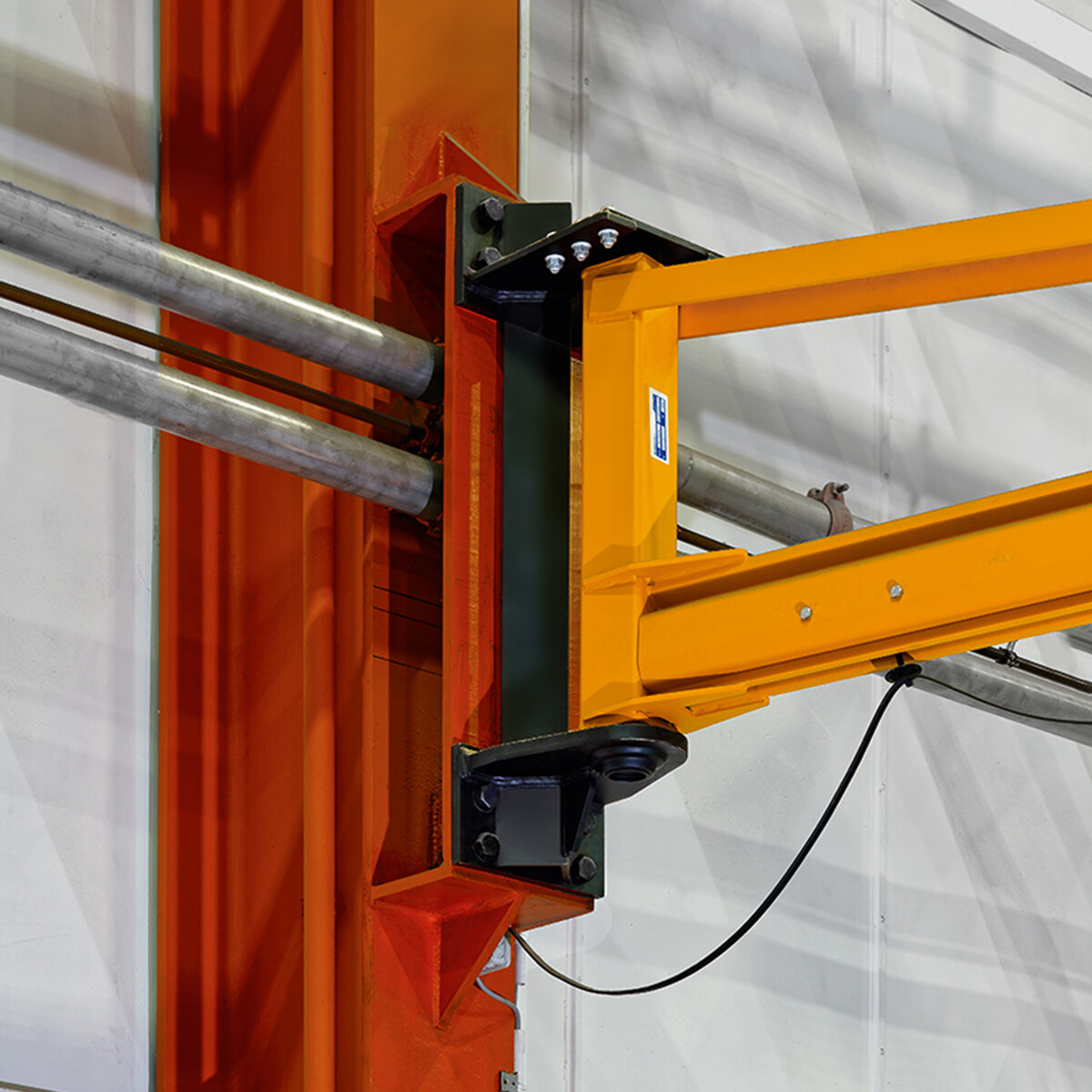

Fissaggio a pilastri in acciaio per mezzo di piastre di saldatura
Un'altra possibilità è di saldare le piastre di saldatura direttamente a pilastri in acciaio o a strutture in acciaio portanti, se questi non devono essere perforati o se non c'è spazio per le mensole di fissaggio sulla parte posteriore.

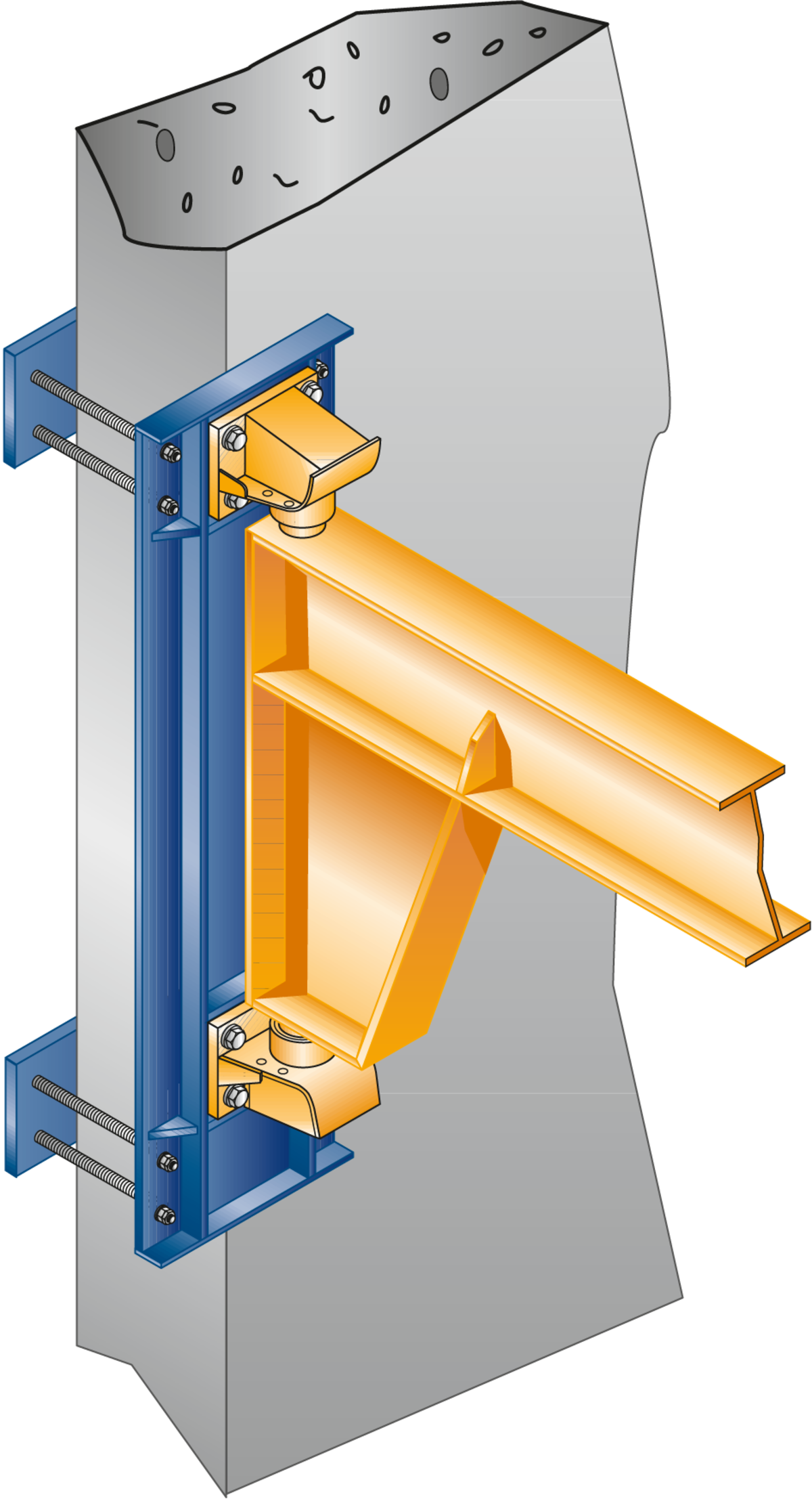

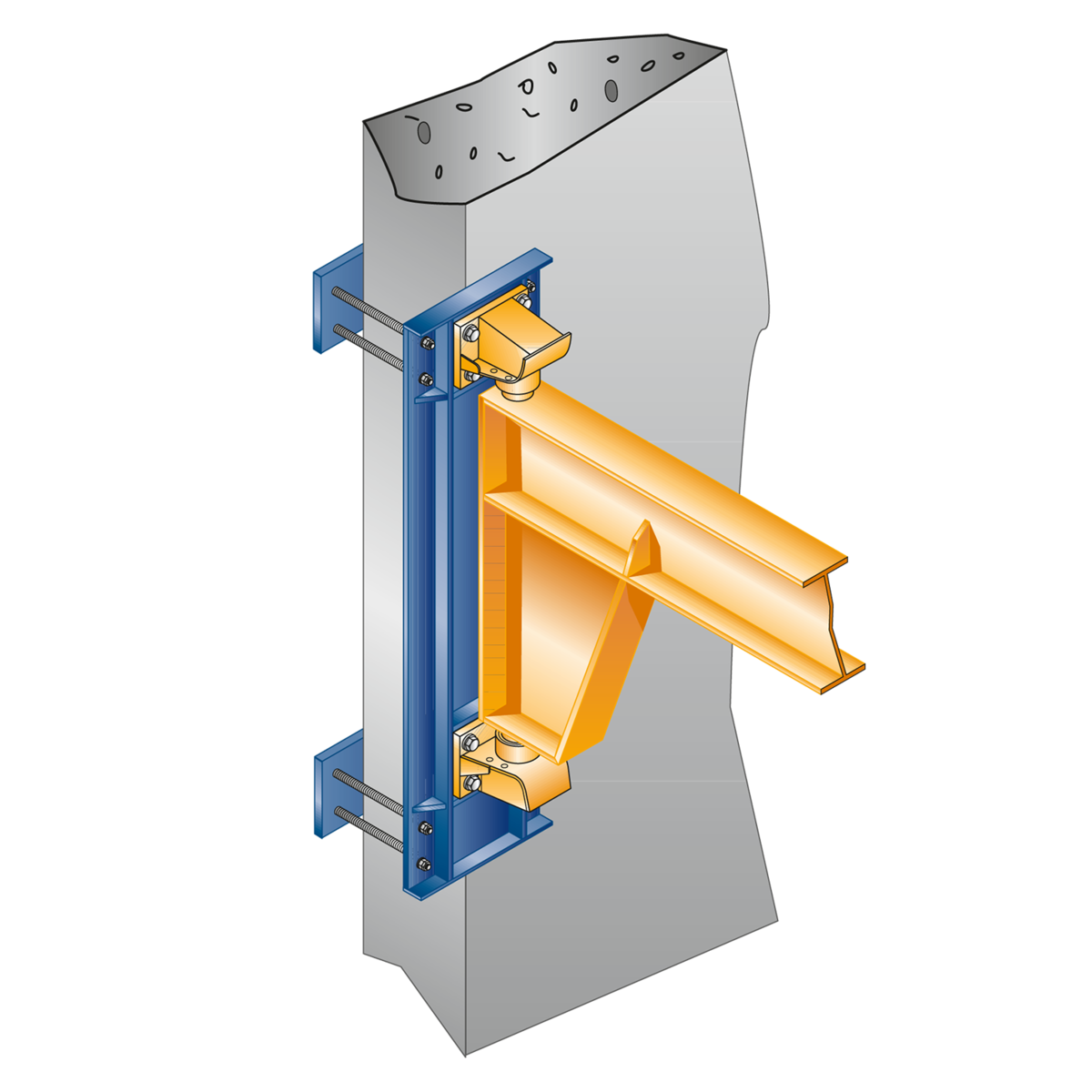

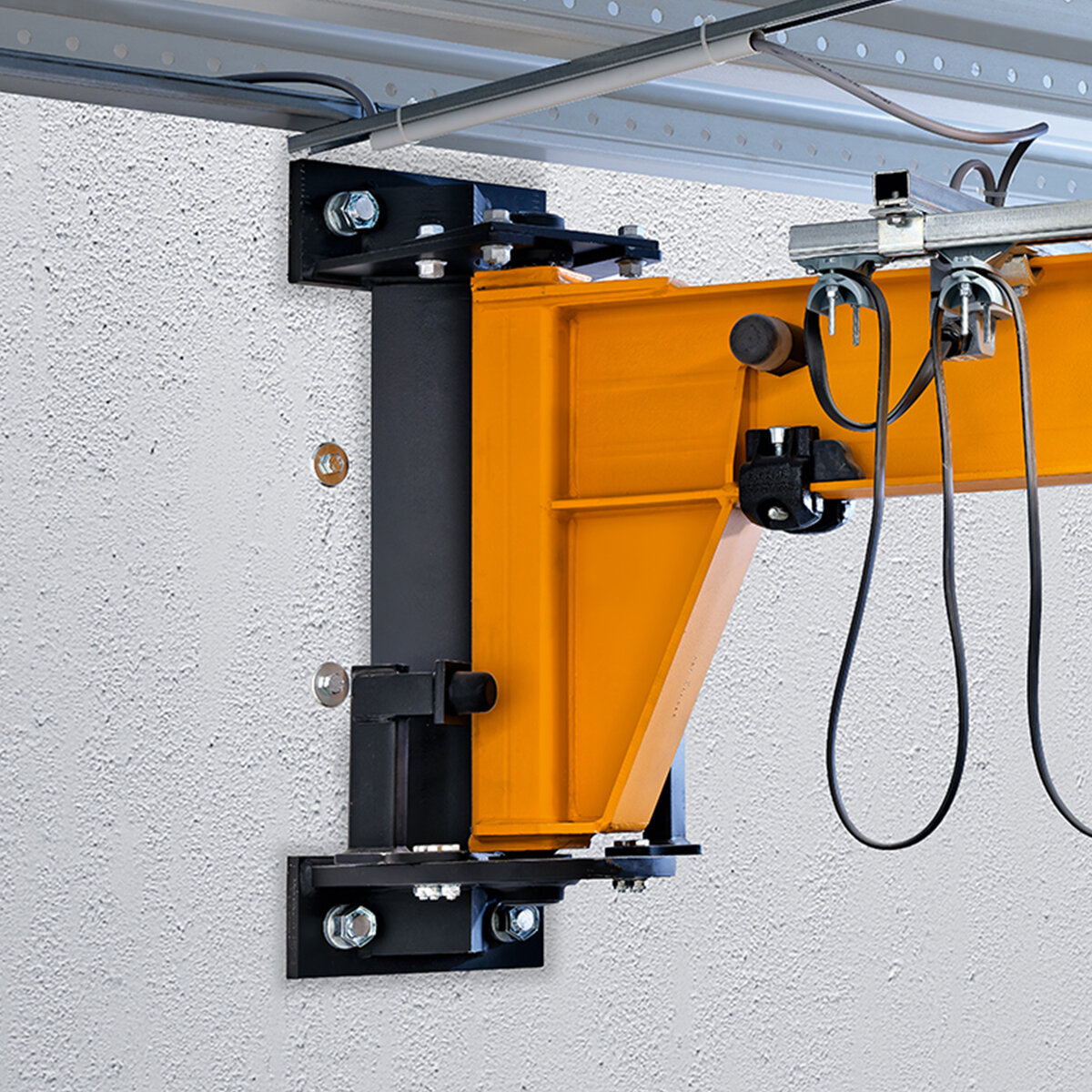

Fissaggio a pareti in cemento armato per mezzo di mensole a parete e tiranti passanti
Nell'edificio sono presenti pareti in cemento armato con sufficiente capacità di carico?
Per le nostre gru a bandiera a parete di tipo LW e LWX, la mensola a parete è compresa nella dotazione standard. Per le gru a bandiera a parete di tipo VW, oltre ai supporti a muro è necessaria anche la mensola a parete. La parete in calcestruzzo viene perforata e la mensola a parete viene fissata direttamente alla parete tramite tiranti e contropiastre.
Su richiesta sono disponibili le barre filettate adatte allo spessore richiesto della parete, comprese le contropiastre e il materiale di fissaggio. Se il montaggio viene affidato a noi, tutto questo è compreso nel volume di fornitura.
I referenti ABUS in Italia:
Veniamo noi da voi,
in un capannone o in cantiere,
per fornirvi una consulenza sul posto.
